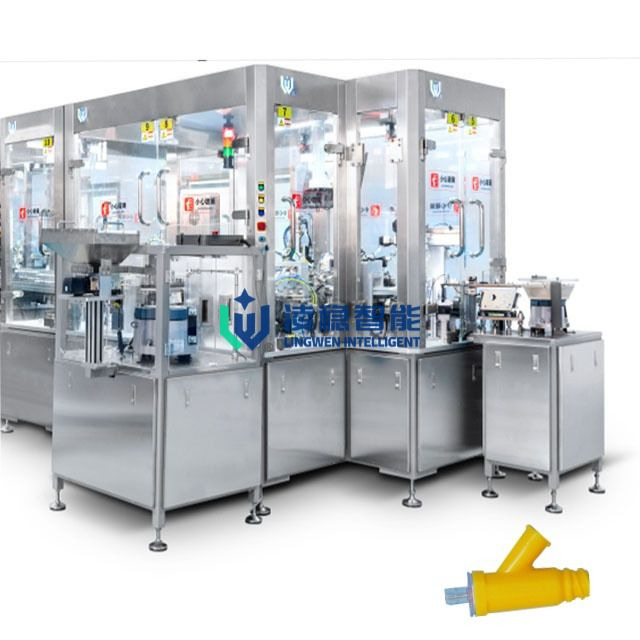

ما هي آلة تجميع موصل الصمام بدون إبرة إيجابية؟

يتزايد الطلب السريري على الموصلات التي لا داعي للإزاحة الإيجابية. تعتمد المستشفيات على هذه المكونات الحيوية للحد من التهابات مجرى الدم المرتبطة بالقسطرة (CRBSIs) في جميع أنحاء العالم. تدفع هذه الضرورة السريرية إلى الحاجة الملحة لعمليات تصنيع واسعة النطاق وخالية من العيوب. تعمل كنظام آلة تجميع موصل الصمام الخالي من الإبرة الإيجابية صناعي آلي ومتوافق مع غرف الأبحاث. يقوم المهندسون بتصميمه لتغذية وتجميع وتشحيم وختم واختبار الصمامات الطبية متعددة المكونات بشكل منهجي. الدقة غير قابلة للتفاوض في هذا القطاع. يواجه مصنعو الأجهزة الطبية ضغوطًا شديدة لزيادة الإنتاج اليومي مع الحفاظ على العقم المطلق للمنتج.

تعد هذه المقالة بمثابة دليل تقييم فني وتجاري شامل. يمكن لمصنعي الأجهزة الطبية ومديري المصانع ومهندسي المشتريات استخدامها للتنقل بين استثمارات المعدات المعقدة. سوف تتعلم كيف تعمل الأتمتة المتخصصة على حل مشكلات الامتثال السريري الشائعة. سوف نستكشف وحدات الماكينة الأكثر أهمية لتوسيع نطاق الإنتاج. وأخيرًا، سنوضح كيفية التنقل في اختيار البائعين بفعالية لضمان نجاح التصنيع على المدى الطويل.

الوجبات السريعة الرئيسية

• متطلبات الدقة: يتطلب تجميع صمامات الإزاحة الإيجابية تفاوتات دقيقة أكثر صرامة من الصمامات المحايدة أو السلبية لضمان عمل مكبس السيليكون الداخلي بشكل صحيح لمنع ارتجاع الدم.

• الأتمتة الأساسية: تدمج الآلات القياسية التغذية الاهتزازية، والجرعات الدقيقة لزيت السيليكون، والختم بالموجات فوق الصوتية أو الضغط، واختبار الرؤية/الضغط المضمن.

• التركيز على المشتريات: يتم تحديد عائد الاستثمار الحقيقي للماكينة من خلال الفعالية الشاملة للمعدات (OEE)، وإنتاجية التمريرة الأولى (الهدف > 99%)، والامتثال السلس لغرفة الأبحاث (ISO Class 7/8).

• واقع التنفيذ: يتطلب النشر الناجح إجراء اختبار صارم لقبول المصنع (FAT)، والتحقق من الصحة (IQ/OQ/PQ)، وتتبع البيانات المتوافقة مع الجزء 11 من قانون اللوائح الفيدرالية 21.

مشكلة العمل: لماذا يعد التجميع الآلي أمرًا بالغ الأهمية لصمامات الإزاحة الإيجابية

تواجه المستشفيات متطلبات سريرية صارمة. تملي هذه المتطلبات دقة التصنيع المطلقة على أرضية المصنع. تستخدم صمامات الإزاحة الإيجابية آلية داخلية فريدة من نوعها. عندما تقوم الممرضة بفصل المحقنة، يتوسع مكبس السيليكون الداخلي. فهو يدفع كمية صغيرة من السائل إلى الأمام داخل القسطرة. يؤدي هذا الإجراء إلى مسح طرف القسطرة ويمنع ارتجاع الدم. اختلال التجميع يدمر هذه الآلية. حتى جزء من المليمتر من الانحراف يمكن أن يتسبب في التصاق المكبس. وهذا لا يترك أي مجال للخطأ أثناء الإنتاج.

لا تزال العديد من المرافق القديمة تعتمد على عمليات التجميع شبه اليدوية. يقدم هذا النهج مخاطر تجارية كبيرة. يكافح المشغلون اليدويون للحفاظ على التفاوتات الدقيقة المطلوبة عبر آلاف الوحدات. كما تزيد العمليات كثيفة العمالة من مخاطر التلوث. ومن الطبيعي أن يؤدي التعامل مع الإنسان إلى زيادة العبء الحيوي على المكونات الطبية الحساسة. علاوة على ذلك، فإن معدلات العيوب المرتفعة تصيب خطوط التجميع اليدوية. يهدر المصنعون قطع البلاستيك والسيليكون الطبية باهظة الثمن.

يمكنك التخلص من هذه المخاطر من خلال نشر آلة تجميع موصل الصمامات الإيجابية الخالية من الإبرة المؤتمتة بالكامل . الأتمتة تضمن الاتساق الميكانيكي. إنه يتعامل مع الحركات الدقيقة المتكررة بشكل لا تشوبه شائبة. ولتبرير الاستثمار، يجب على مديري المصانع تقييم النظام مقابل معايير محددة.

يجب أن يحقق الاستثمار الناجح في الآلة ثلاث نتائج أساسية:

1. وحدات عالية في الساعة (UPH): يجب أن يحافظ النظام على إنتاجية عالية دون التضحية بمحاذاة المكونات.

2. عدم التلوث المتبادل: يجب أن تعمل المعالجة المغلقة بالكامل بدون لمس على حماية مسار السائل المعقم.

3. رفض العيوب المضمنة بنسبة 100%: يجب أن يقوم النظام تلقائيًا بتحديد الوحدات غير المطابقة والتخلص منها قبل أن تصل إلى مرحلة التعبئة النهائية.

الوحدات الأساسية لآلة تجميع موصل الصمام بدون إبرة إيجابية

التغذية الجزئية والتوجيه

تشكل تغذية الأجزاء الموثوقة أساس التجميع الآلي. تقوم مغذيات الوعاء الاهتزازي بفرز المكونات السائبة وتوجيهها. يقوم المهندسون بتكوين هذه المغذيات خصيصًا للمواد البلاستيكية الطبية مثل البولي كربونات وPETG. يمثل التعامل مع أجزاء السيليكون تحديًا فريدًا. مكابس السيليكون خفيفة الوزن ولزجة وسهلة التشوه. سوف تنحشر الأوعية القياسية على الفور. يقوم منشئو الأتمتة بدمج الطلاءات المضادة للكهرباء الساكنة وهندسة المسار المتخصصة. تضمن هذه الآليات المضادة للتشويش تدفق مكونات السيليكون بسلاسة إلى مسار التجميع.

التشحيم والتجمع

يعتمد تشغيل الصمام على تقليل الاحتكاك. تطبق محطات الجرعات الدقيقة كميات محددة من زيت السيليكون الطبي على الغلاف الداخلي. هذه الخطوة حاسمة. القليل من الزيت يؤدي إلى التصاق المكبس. الكثير من الزيت يلوث مسار السوائل السريرية. تحافظ صمامات التوزيع الدقيقة على دقة القطرات وصولاً إلى الميكرولتر. بمجرد التشحيم، تتدخل أنظمة الالتقاط والمكان الآلية. وبدلاً من ذلك، تستخدم الآلات فهرسة القرص الدوار. تضع هذه الآليات المكبس الداخلي الدقيق بشكل مثالي داخل الهيكل الصلب.

تقنيات الختم

يعد إنشاء ختم محكم أمرًا إلزاميًا للتحكم في السوائل. يختار المصنعون عادةً بين تقنيتين رئيسيتين للختم. يعتمد الاختيار كليًا على تصميم الصمام المحدد وتوافق المواد.

مخطط مقارنة تقنيات الختم

فحص الجودة المضمنة (QC)

يتطلب التجميع الحديث مراقبة جودة مدمجة. تقوم كاميرات الفحص البصري الآلي (AOI) بفحص كل وحدة. يتحققون من وجود المكونات، والتوجيه الصحيح، والمحاذاة الهيكلية. بعد إجراء الفحوصات البصرية، تقوم الآلة بإجراء اختبار اضمحلال الضغط المضمن. يُعرف أيضًا باسم اختبار التسرب، وهو يتحقق من الختم المحكم. يقوم النظام بحقن الهواء النظيف في الصمام ومراقبة انخفاض الضغط. وهذا يؤكد أن آلية الإزاحة الإيجابية ستعمل بأمان في بيئة المستشفى.

معايير التقييم الرئيسية للقائمة المختصرة للمعدات

يتطلب تقييم المعدات الرأسمالية اتباع نهج متوازن. غالبًا ما تخفي السرعات النظرية العالية أوجه القصور العملية. يجب على مهندسي المشتريات أن ينظروا إلى ما هو أبعد من المواصفات الأساسية.

أولاً، قم بتحليل قابلية التوسع في الإنتاج من خلال مقارنة UPH مقابل العائد. يجب عليك تقييم سرعات التشغيل الواقعية. تتراوح معايير الصناعة من 2000 إلى 4000 UPH. ومع ذلك، السرعة وحدها لا معنى لها. يجب عليك المطالبة بمقاييس عائد التمريرة الأولى المضمونة. إن تشغيل الآلة بأقصى سرعة مع معدل ازدحام قدره 10% يؤدي إلى تدمير الربحية. إعطاء الأولوية للمخرجات المتسقة على الحدود القصوى النظرية.

بعد ذلك، تحقق بدقة من امتثال غرف الأبحاث وبرنامج الرصد العالمي (GMP). يجب أن تعمل آلة تجميع موصل الصمام الخالي من الإبرة بشكل آمن داخل البيئات المنظمة. فحص مواد الاتصال. يجب على البائعين استخدام الفولاذ المقاوم للصدأ 304 أو 316L لجميع نقاط الاتصال بالمنتج. مراجعة تصميم الجهاز لمخاطر التلوث.

متطلبات تكامل غرف الأبحاث

تعمل إمكانية تتبع البيانات بمثابة أمان الامتثال الخاص بك. يطالب المنظمون بسجلات تصنيع صارمة. ابحث عن أنظمة PLC وHMI المتقدمة. ويجب أن تدعم مستويات وصول المستخدم الآمنة ومسارات التدقيق غير القابلة للتغيير. يجب أن تتوافق التقارير المجمعة بسلاسة مع معايير FDA 21 CFR Part 11 وISO 13485. وبدون هذا العمود الفقري للبيانات، يصبح التحقق من الصحة كابوسًا تنظيميًا.

وأخيرا، تقييم التحول والنمطية. تصاميم المنتجات تتطور باستمرار. قم بتقييم مدى سهولة قيام المشغلين بإعادة تجهيز الماكينة. تتيح لك المحطات المعيارية التكيف مع أشكال هندسية مختلفة للصمامات. تعمل هذه المرونة على إطالة العمر الصالح للاستخدام لمعداتك الرأسمالية.

حقائق التنفيذ والمخاطر الفنية

ينطوي الانتقال من شراء الآلات إلى الإنتاج اليومي على عقبات فنية كبيرة. يجب على مديري المشاريع توقع حقائق التنفيذ المشتركة لتجنب التأخير المكلف.

يظل التعامل مع مكونات السيليكون هو نقطة الفشل الأكثر شيوعًا. يجب عليك معالجة الواقع المادي في وقت مبكر. صمامات السيليكون لزجة بطبيعتها. إنها تولد كهرباء ساكنة أثناء تحركها عبر مسارات التغذية. قم بتقييم كيفية قيام بائع الأتمتة بحل هذه المشكلة بالضبط. تتضمن أفضل الممارسات تطبيق طبقات تغذية متخصصة معتمدة من إدارة الغذاء والدواء. يجب على البائعين أيضًا تثبيت قضبان التأين عبر الأوعية الاهتزازية. تعمل هذه القضبان على تحييد الشحنات الساكنة، مما يمنع المكابس من التكتل معًا.

غالبًا ما تؤدي اختناقات التحقق إلى تعطيل جداول الإطلاق. يتطلب تصنيع الأجهزة الطبية بروتوكولات تأهيل صارمة. يجب عليك مراعاة جداول زمنية واقعية لـ IQ (تأهيل التثبيت)، وOQ (التأهيل التشغيلي)، وPQ (تأهيل الأداء). التسرع في هذه المراحل يؤدي إلى فشل التدقيق. تأكد من أن منشئ الآلة يوفر حزم وثائق شاملة لتسريع جهود التحقق الداخلي الخاصة بك.

تتطلب نفقات الصيانة العامة تخطيطًا دقيقًا. الأتمتة عالية السرعة تولد التآكل. تتحلل أبواق اللحام بالموجات فوق الصوتية على مدى ملايين الدورات. أنها تتطلب إعادة السطح أو الاستبدال بشكل دوري. علاوة على ذلك، يجب عليك إنشاء تردد معايرة صارم. تنحرف محطات الجرعات الدقيقة ووحدات اختبار تسرب الضغط عن المحاذاة بمرور الوقت. تضمن الصيانة الوقائية المجدولة بقاء أجهزتك ضمن التفاوتات التشغيلية الدقيقة.

اختيار البائع: منطق القائمة المختصرة والخطوات التالية

إن اختيار شريك الأتمتة المناسب يحدد مدى نجاحك في التصنيع. أنت بحاجة إلى نهج منظم لفحص التكاملين المحتملين. لا تعتمد فقط على الكتيبات التسويقية.

ابدأ بتحديد مواصفات متطلبات المستخدم (URS). تعتبر هذه الوثيقة بمثابة خط الأساس الفني الخاص بك. حدد مواصفات المواد الدقيقة الخاصة بك، بما في ذلك أنواع الراتنجات البلاستيكية وتقييمات مقياس التحمل السيليكوني. قم بتفصيل أهداف الإنتاجية المطلوبة. قم بتوثيق القيود المحددة لأرضية المصنع، بما في ذلك أبعاد غرف الأبحاث وقيود المرافق. يجب عليك إكمال URS هذا قبل الاتصال بأي بائعين.

بمجرد إشراك البائعين، اطلب إطار اختبار صارم. يعد اختبار FAT (اختبار قبول المصنع) وSAT (اختبار قبول الموقع) من المعالم الهامة. لا تقبل أبدًا FAT باستخدام أجزاء العينة المثالية للبائع. يجب أن تطلب الاختبار باستخدام مكوناتك المقولبة الفعلية. تحتوي أجزاء العالم الحقيقي على فلاش، واعوجاج طفيف، واختلافات في الأبعاد القياسية. يجب أن تتعامل الآلة مع هذه العيوب بسلاسة. بعد نجاح FAT، يتحقق اختبار SAT من أن الجهاز يعمل بشكل مماثل بعد الشحن والتركيب في منشأتك.

خاتمة

تُعد أتمتة خط التجميع الخاص بك استثمارًا سريريًا عالي المخاطر. تتطلب آلة تجميع موصل الصمام الخالي من الإبرة دقة هندسية استثنائية. تؤثر هذه الدقة بشكل مباشر على سلامة المرضى من خلال ضمان الوقاية الفعالة من CRBSI. عندما تتم محاذاة المكونات بشكل مثالي وتكون الأختام صحيحة، تتلقى المستشفيات أدوات موثوقة لإنقاذ الحياة.

ننصح صناع القرار بفحص شركاء التكامل المحتملين بعناية. إعطاء الأولوية للبائعين الذين يظهرون خبرة مثبتة وطويلة الأمد. يجب عليهم فهم التعقيدات المحددة للتعامل مع السيليكون الطبي. يجب عليهم أيضًا التفوق في دمج وحدات اختبار الضغط المضمنة شديدة الحساسية.

اتخذ إجراءات فورية لتأمين خط أنابيب الإنتاج الخاص بك. قم بصياغة URS صارمة تحدد التسامح السريري المحدد وأهداف المخرجات. تواصل مع متخصصي تكامل الأتمتة المختارين اليوم. اطلب إجراء اختبار محلي لإثبات المفهوم (PoC) للتحقق من قدرتهم على التعامل مع الأشكال الهندسية للمكونات الأكثر تحديًا لديك.

التعليمات

س: ما هي القدرة الإنتاجية النموذجية لآلة التجميع هذه؟

ج: تتراوح متوسطات الصناعة عادةً من 30 إلى 60 جزءًا في الدقيقة (1800 إلى 3600 UPH). تعتمد السرعة النهائية بشكل كبير على عدد المحطات الآلية. غالبًا ما يملي اختبار اضمحلال الضغط المضمن المعقد وفترات التشحيم الدقيقة بالسيليكون الحد الأقصى من الإنتاجية الموثوقة.

س: هل يمكن لآلة واحدة تجميع صمامات الإزاحة الإيجابية والمحايدة؟

ج: على الرغم من وجود منصات معيارية، نادرًا ما يكون التبديل بين أنواع الصمامات بمثابة التوصيل والتشغيل. تتميز الصمامات الإيجابية والمحايدة بهندسة داخلية مختلفة. يجب على المشغلين عادةً إجراء تغييرات محددة في الأدوات. يتضمن ذلك تبديل أوعية التغذية الاهتزازية، وأصابع المقبض، وتعديل معلمات محطة التشحيم.

س: كيف يقوم الجهاز باختبار وظيفة الإزاحة الإيجابية؟

ج: تستخدم الآلة أجهزة استشعار تسوس الضغط المضمنة ووحدات اختبار التدفق. هذه الأدوات تحاكي الاستخدام السريري الفعلي. يقومون بحقن الهواء المتحكم فيه في الصمام المغلق للتحقق من السلامة المحكم. يؤكد النظام على إعادة ضبط المكبس الداخلي بشكل صحيح قبل تفريغ الوحدة في الصندوق المقبول.

س: ما هي المرافق المطلوبة لتشغيل هذا الجهاز؟

ج: تشتمل المرافق الصناعية القياسية على مصدر طاقة ثابت ثلاثي الطور. تحتاج أيضًا إلى هواء مضغوط نظيف وجاف (CDA) لتشغيل الأسطوانات والمحركات الهوائية. اعتمادًا على تصميم الماكينة، قد تحتاج أيضًا إلى نظام تفريغ مركزي لآليات الالتقاط والمكان المحددة.
