كيف تعمل ماكينات موصل الصمامات الخالية من الإبرة السلبية على تحسين الإنتاج؟

يتم تصنيع الأجهزة الطبية في ظل مخاطر عالية بشكل لا يصدق. يتطلب إنتاج موصلات خالية من الإبر ذات الإزاحة السلبية دقة مطلقة على أرضية المصنع. حتى عيوب التجميع المجهرية يمكن أن تسبب مضاعفات سريرية خطيرة. يواجه المرضى مخاطر شديدة، بما في ذلك التهابات مجرى الدم المرتبطة بالقسطرة (CRBSI)، في حالة فشل هذه الأجهزة. تعمل آلات موصل الصمام الخالي من الإبرة السلبية كجسر حاسم لحل هذه المشكلة. فهو يربط متطلبات التصميم السريري الصارمة - مثل الحد الأدنى من المساحة الميتة وختم السيليكون الدقيق - مباشرةً بالجدوى التجارية عالية الإنتاجية. إن الاعتماد على طرق التجميع القديمة أو اليدوية يعرض سلامة المرضى وأهداف الإنتاج لمخاطر هائلة.

تستكشف هذه المقالة كيف تؤدي الترقية إلى معدات التجميع الآلية الدقيقة إلى إحداث تحول جذري في أرضية الإنتاج لديك. سوف تكتشف تأثيرها المباشر على الفعالية الشاملة للمعدات (OEE) والامتثال التنظيمي الصارم. وسوف ندرس أيضًا كيفية قيام خطوط الإنتاج الآلية بتبسيط التوسع التشغيلي مع الحفاظ على معايير مراقبة الجودة الأصلية.

الوجبات السريعة الرئيسية

• تحل الآلات الآلية محل المناولة اليدوية عالية المخاطر، مما يقلل بشكل كبير من العبء الحيوي ومخاطر التلوث أثناء التجميع.

• يضمن الاختبار المضمن (أنظمة الرؤية وتسوس الضغط) أن يلبي كل موصل التفاوتات السريرية الصارمة، مما يقلل من الخردة ويمنع عمليات السحب المكلفة.

• يتطلب الانتقال إلى خطوط التصنيع المتقدمة تقييم أثر غرف الأبحاث وأوقات التغيير ودعم التحقق من صحة البائع (IQ/OQ/PQ).

• يؤدي الاستثمار المناسب في الآلات إلى خفض التكلفة طويلة المدى لكل جزء (CPP) مع الالتزام الصارم بالمعايير التنظيمية ISO 13485 وFDA.

مخاطر تصنيع موصلات الإزاحة السلبية

تعمل موصلات الإزاحة السلبية من خلال إجراء ميكانيكي محدد للغاية. عندما يقوم الطبيب بفصل المحقنة، تخلق الآلية الداخلية فراغًا طفيفًا. يجب أن يدير الجهاز المساحة الميتة الداخلية بشكل لا تشوبه شائبة لمنع سحب الدم مرة أخرى إلى طرف القسطرة. هذا الشرط السريري يملي التحمل التصنيعي المجهري. يجب أن تنتعش غدة السيليكون الداخلية بشكل مثالي في كل مرة. إذا قامت معدات التصنيع بالضغط الزائد على ختم السيليكون، فسيفشل الموصل تمامًا.

ببساطة، لا تستطيع الأنظمة القديمة تلبية هذه المتطلبات بأحجام الإنتاج الحديثة. خطوط التجميع شبه الآلية أو اليدوية تعيق العملية بأكملها. يكافح المشغلون البشريون للحفاظ على ضغط السيليكون المتسق عبر آلاف الوحدات. يؤدي التعامل اليدوي في كثير من الأحيان إلى حدوث سحجات دقيقة في أغلفة الصمامات الحساسة. هذه الخدوش الصغيرة تؤثر على مسار السائل المعقم. علاوة على ذلك، تظل سرعات إخراج التجميع اليدوي بطيئة بشكل مؤلم، مما يعوق ربحية المنشأة.

يتطلب تعريف النجاح وضع معايير صارمة وقابلة للقياس قبل ترقية المعدات. يجب أن تحقق ترقية الآلات الناجحة معدل إنتاج يتجاوز 99 بالمائة. ويجب أن يقوم بإنشاء مسارات تدقيق آلية جاهزة للامتثال. يجب أن تنخفض أوقات الدورة بشكل ملحوظ. النجاح الحقيقي يعني تحويل عملية التجميع غير المتوقعة إلى عملية علمية قابلة للتكرار وشديدة التحكم. يجب أن تقضي المنشآت على التباين لحماية المستخدمين النهائيين وحماية العلامة التجارية من عمليات سحب المنتجات الكارثية.

تحسينات الإنتاج الأساسية: من الميزات إلى النتائج

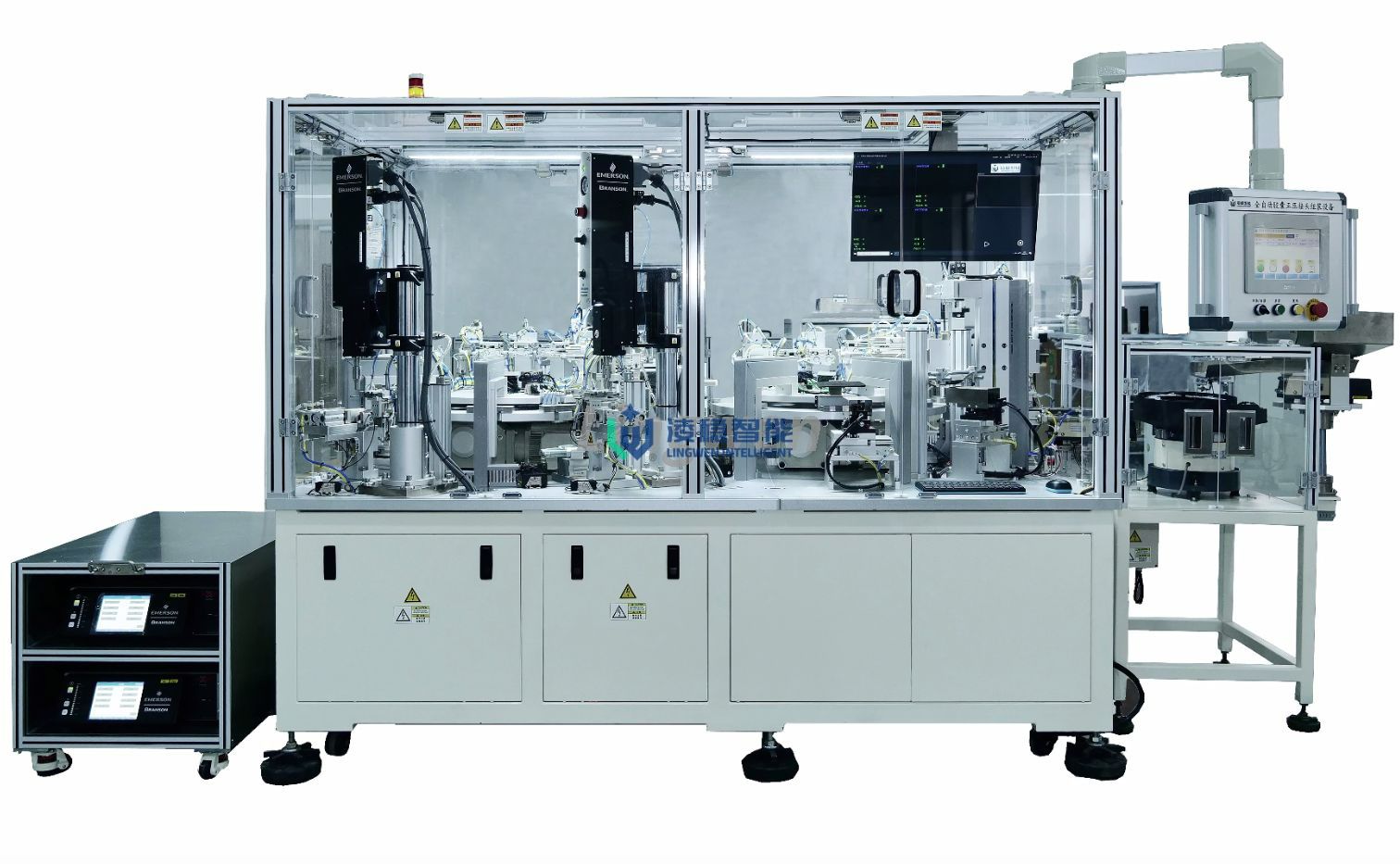

تدمج خطوط التجميع الحديثة التقنيات المتقدمة للقضاء على الأخطاء البشرية تمامًا. يعتمد قلب هذه الآلات على الإدخال الدقيق لصمام السيليكون. تتعامل المحركات الآلية مع غدة السيليكون الداخلية بعناية. إنها تمنع الضغط الزائد أو التمزق أثناء مرحلة الإدخال عالية السرعة. يضمن عزم الدوران الدقيق وردود الفعل القوية أن تعمل آلية الإزاحة السلبية بشكل لا تشوبه شائبة عند النشر.

تمثل تقنيات الانضمام الآلي قفزة هائلة أخرى إلى الأمام. غالبًا ما تترك طرق اللصق القديمة بقايا سامة أو تخلق أختامًا غير متناسقة. تستخدم الآلات الحديثة اللحام بالموجات فوق الصوتية أو محطات المعالجة بالأشعة فوق البنفسجية بدلاً من ذلك. يستخدم اللحام بالموجات فوق الصوتية اهتزازات عالية التردد لإذابة مكونات الغلاف البلاستيكية معًا بسلاسة. تمارس الآلة التحكم الآلي في الجرعة والضغط خلال هذه العملية. يعمل هذا التحكم الدقيق على التخلص تمامًا من التسربات الدقيقة على طول طبقات الموصل.

يتطلب توسيع نطاق الإخراج أنظمة فهرسة قوية عالية السرعة. يستخدم المصنعون عادةً إما أقراص دوارة أو أنظمة نقل خطية. تعمل هذه الأنظمة على مزامنة مهام التجميع المعقدة متعددة الأجزاء بشكل مثالي. يقومون بتوجيه الهيكل والصمام والقاعدة عبر محطات مختلفة في وقت واحد. تعمل هذه الحركة المتزامنة على زيادة مخرجات الوحدات في الدقيقة (UPM) بشكل كبير دون التضحية بالجودة على الإطلاق.

يوفر الانتقال من الأساليب القديمة إلى الأنظمة الأساسية الآلية مزايا قابلة للقياس في جميع المجالات:

1. الإدخال الخاضع لمراقبة القوة: تقوم المحركات بقياس القوة الفيزيائية الدقيقة المطبقة على صمام السيليكون، وترفض أي أجزاء تعاني من احتكاك غير طبيعي.

2. المعالجة المتزامنة: تطبق محطات الأشعة فوق البنفسجية أطوال موجية دقيقة لفترات محددة، مما يضمن قوة الرابطة الموحدة.

3. فهرسة خالية من الاهتزاز: تقوم محركات مؤازرة متقدمة بنقل المكونات بين المحطات بسلاسة، مما يمنع عدم المحاذاة قبل اللحام النهائي.

ضمان مراقبة الجودة والامتثال التنظيمي

يظل منع العيوب هو الأولوية القصوى في تصنيع الأجهزة الطبية. تشتمل آلات التجميع المتقدمة على فحص الرؤية المضمنة لاكتشاف الأخطاء على الفور. تقوم الكاميرات عالية الدقة بفحص المكونات في مراحل متعددة. تعمل بدقة على مستوى البكسل. تكتشف أنظمة الرؤية هذه عيوب الهيكل أو وضع الصمام غير الصحيح أو التلوث الجزيئي في الوقت الفعلي. إذا اكتشفت الكاميرا عيبًا مجهريًا، تقوم الآلة تلقائيًا بتحويل الوحدة المعيبة إلى سلة المهملات. وهذا يمنع الأجزاء السيئة من الوصول إلى مرحلة التعبئة والتغليف.

تتطلب السلامة الجسدية التحقق الدقيق. يوفر اختبار الضغط الآلي وتسوس التسرب هذا الضمان. تملأ الآلة كل موصل مُجمَّع باستخدام الهواء المضغوط. ثم يقوم بعد ذلك بعزل الجزء وقياس انخفاض الضغط خلال إطار زمني محدد. يتحقق هذا الاختبار المضمن بنسبة 100% من السلامة الهوائية والهيدروليكية لختم الضغط السلبي. تقوم الأجهزة التي تفشل في اختبار الاضمحلال هذا بتشغيل بروتوكول الرفض التلقائي على الفور.

تعمل العديد من المرافق على تشغيل خطوط إنتاج متنوعة. قد ينشرون آلة تجميع الصمامات الإيجابية الخالية من الإبرة أو آلة موصل الصمامات الخالية من الإبرة المحايدة جنبًا إلى جنب مع معدات الإزاحة السلبية. وبغض النظر عن نوع النزوح المحدد، تظل إمكانية التتبع إلزامية من الناحية القانونية. يقوم البرنامج المتوافق مع FDA 21 CFR Part 11 بإدارة تتبع الدفعات وتسجيل المعلمات. يسجل النظام ضغط اللحام الدقيق وقوة الإدخال ونتائج اختبار التسرب لكل وحدة يتم إنتاجها. يقوم بإنشاء مسارات تدقيق آلية ومضادة للتلاعب. تثبت هذه الوثائق الرقمية أنها لا تقدر بثمن أثناء عمليات التدقيق الروتينية التي تتبعها إدارة الغذاء والدواء الأمريكية (FDA) أو ISO 13485.

حقائق التنفيذ: مخاطر الطرح والتخفيف منها

ينطوي تركيب معدات التصنيع الآلية على تحديات لوجستية كبيرة. يمثل تكامل غرف الأبحاث العقبة الأساسية. تعمل معظم مرافق الأجهزة الطبية على تشغيل غرف نظيفة من الفئة 7 أو الفئة 8 من ISO. تتمتع هذه البيئات الخاضعة للرقابة بقيود صارمة على البصمة المادية. يجب على الفرق الهندسية معالجة إدارة العادم بعناية. يجب عليهم تصفية أي جسيمات تتولد أثناء اللحام بالموجات فوق الصوتية من خلال أنظمة HEPA. تتطلب متطلبات الهواء المضغوط أيضًا هواء مضغوطًا نظيفًا وخاليًا من الزيت لتجنب تلويث المنتج النهائي.

تتأثر جداول الإنتاج عندما تتطلب الآلات إجراءات تبديل طويلة. غالبًا ما تقوم المنشآت بالتبديل بين وحدات SKU المختلفة للمنتج على مدار الشهر. يمكن أن يؤدي تأخير التغيير والأدوات إلى إعاقة إنتاجك اليومي. يجب عليك إجراء تقييمات واقعية لوقت التوقف المخطط له. تعمل الآلات الحديثة على تخفيف هذه المخاطر باستخدام آليات الأدوات سريعة التحرير. يمكن للمشغلين تبديل التركيبات بسرعة دون الحاجة إلى أدوات معايرة متخصصة. هذا النهج المعياري يحافظ على تحرك الخط.

حتى الروبوتات الأكثر تقدمًا تعتمد على الإشراف البشري. اعتماد المشغل يملي النجاح على المدى الطويل. يجب على مديري المرافق تنفيذ برامج تدريب قوية للمشغلين. تعتبر جداول الصيانة الوقائية حاسمة بنفس القدر لمنع الأعطال المفاجئة. تشمل مهام الصيانة الشائعة ما يلي:

• تنظيف الخطوط الهوائية لإزالة الرطوبة المتراكمة أو الحطام الصغير.

• تطبيق التشحيم الطبي على المفاصل الروبوتية عالية الاحتكاك.

• استبدال أبواق اللحام بالموجات فوق الصوتية بناءً على حدود عدد الدورات الدقيقة.

• إعادة معايرة عدسات نظام الرؤية بعد عمليات التعقيم العنيفة في غرف الأبحاث.

إن التعامل مع تآكل المكونات عالية الاحتكاك يمنع التوقف غير المخطط له. يضمن تخزين قطع الغيار المهمة في الموقع أن يتمكن الفنيون من حل المشكلات الميكانيكية البسيطة على الفور. يحافظ هذا النهج الاستباقي على مقاييس OEE عالية عامًا تلو الآخر.

تقييم البائع: منطق القائمة المختصرة للآلات

يتطلب شراء المعدات الرأسمالية إطار تقييم منظم. يجب عليك المطالبة ببروتوكولات صارمة لاختبار قبول المصنع (FAT) قبل السماح بالشحن. لا تستقر على عروض الفيديو البسيطة. السفر إلى منشأة البائع. اطلب عمليات تجفيف واسعة النطاق تعكس ظروف غرف الأبحاث الفعلية لديك. تتبع مقاييس التشغيل المستمر خلال الوردية الكاملة. يجب عليك أيضًا تفويض رفض عمليات المحاكاة. إدخال الأجزاء المعيبة عمدا في القادوس. تأكد من أن نظام الرؤية يلتقط ويرفض كل وحدة معيبة بدقة.

يتطلب الامتثال التنظيمي أعمالًا ورقية شاملة. يجب عليك التحقق من دعم وثائق التحقق من الصحة في وقت مبكر من عملية اختيار المورد. يتطلب بناء آلة تجميع موصل الصمامات الإيجابية الخالية من الإبرة أو نظام الإزاحة السلبية نفس الدليل الصارم. يجب أن يقدم البائع مستندات تأهيل التثبيت (IQ) الشاملة والتأهيل التشغيلي (OQ) وتأهيل الأداء (PQ). تثبت هذه المستندات أن الماكينة تعمل تمامًا كما هو مقصود وفقًا لمعايير محددة. بدون قوالب IQ/OQ/PQ المقدمة من البائع، سيضيع فريق الهندسة الداخلي الخاص بك شهورًا في صياغتها من البداية.

كثيرًا ما يسلط البائعون الضوء على ضمانات OEE الرائعة أثناء عروض المبيعات. يجب عليك فحص هذه الادعاءات بقوة ضد واقع التصنيع. اطلب مراجع من إعدادات التصنيع السريرية المماثلة. التحقق من بيانات وقت التشغيل الفعلي ومعدلات الخردة الواقعية والإنتاجية المستدامة الفعلية. الآلة التي تعد بـ 150 وحدة في الدقيقة تفقد قيمتها إذا توقفت عن العمل كل ساعتين. ركز على الإخراج المستمر والمستقر بدلاً من السرعات القصوى النظرية.

خاتمة

تمثل الترقية إلى خطوط التجميع المتقدمة أكثر من مجرد تعزيز بسيط للقدرة. إنه بمثابة أداة حيوية لتخفيف المخاطر لمصنعي الأجهزة الطبية في جميع أنحاء العالم. إن استبدال التناقضات اليدوية بالدقة الآلية يضمن أن يعمل كل موصل إزاحة سالبة تمامًا كما تم تصميمه. يؤثر هذا التجميع الدقيق الذي لا يتزعزع بشكل مباشر على سلامة المرضى، ويقلل من المضاعفات السريرية، ويحمي مصداقية علامتك التجارية في سوق شديدة التنظيم.

وتواجه المرافق التي تستمر في الاعتماد على الأساليب القديمة مخاطر متزايدة فيما يتعلق بمراقبة الجودة وقيود الإنتاج. نوصي بشدة بجدولة استشارة فنية مع أحد موردي الأتمتة المعتمدين. يجب عليك طلب إسقاط OEE مخصص يعتمد بالكامل على قيود المنشأة المحددة وتصنيفات غرف الأبحاث. إن اتخاذ الإجراء الآن يضمن ميزتك التنافسية ويضمن الامتثال بشكل جيد في المستقبل.

التعليمات

س: ما هو الناتج النموذجي للوحدات في الدقيقة (UPM) لآلات التوصيل الخالية من الإبرة المؤتمتة بالكامل؟

ج: تنتج الآلات المؤتمتة بالكامل عادة ما بين 60 و150 وحدة في الدقيقة. تعتمد السرعة الدقيقة بشكل كبير على مدى تعقيد تصميم الصمام الداخلي، وتقنية اللحام المحددة المستخدمة، وعدد محطات الفحص المضمنة التي يجب أن يستوعبها النظام أثناء الدورة.

س: هل يمكن لنفس الآلة تجميع موصلات الإزاحة السلبية والإيجابية والمحايدة؟

ج: نعم، تتعامل العديد من الأنظمة الأساسية المتقدمة مع العديد من الاختلافات. ومع ذلك، فإن هذا يتطلب أدوات معيارية سريعة التغيير. ستحتاج إلى تركيبات مختلفة ووصفات برمجة مخصصة لاستيعاب الأشكال الهندسية المختلفة لصمامات السيليكون المتأصلة في آليات الإزاحة الإيجابية والمحايدة والسلبية.

س: كيف تضمن الماكينة عدم تلف صمام السيليكون أثناء الإدخال عالي السرعة؟

ج: تستخدم الماكينة مشغلات آلية تعمل بمحرك مؤازر وتتميز بتكنولوجيا ردود الفعل الحساسة للقوة. تقوم هذه المحركات بمراقبة ضغط الإدخال بشكل مستمر في الوقت الفعلي. إذا اكتشفوا مقاومة مفرطة تشير إلى احتمال حدوث تمزق أو اختلال في المحاذاة، يقوم الجهاز بإيقاف الإدخال على الفور ويرفض المكون المحدد.

س: ما هي تصنيفات غرف الأبحاث المتوافقة مع خطوط التجميع الآلية هذه؟

ج: تم تصميم هذه الآلات خصيصًا لبيئات غرف الأبحاث من الفئة ISO 7 وISO Class 8. تتميز بأسطح من الفولاذ المقاوم للصدأ ناعمة ومتوافقة مع المسح. كما أنها تدمج أيضًا ترشيح عادم HEPA المستهدف لإدارة الجسيمات المتولدة أثناء مراحل اللحام البلاستيكي بالموجات فوق الصوتية.

س: ما المدة التي تستغرقها عادة عملية التحقق من صحة IQ/OQ/PQ بالنسبة للآلات الجديدة؟

ج: تستغرق عملية التحقق بأكملها بشكل عام ما بين أربعة إلى اثني عشر أسبوعًا. يعتمد هذا الجدول الزمني على جاهزية المنشأة وجودة قوالب الوثائق المقدمة من البائع. يؤدي تنفيذ FAT الشامل إلى تسريع مرحلة PQ النهائية في الموقع بشكل كبير.
